汽车导航仪专用老化柜ORT1260

  • 产品编号:
  • 产品类别:高温老化柜 >> 高温老化柜
  • 产品型号:ORT1260
  • 产品备注:
  • 适合产线配套使用-ORT1260 汽车导航仪专用老化测试系统

详细描述

30工位 车载导航仪专用老化柜

30工位的车载导航仪老化柜

汽车导航仪专用老化测试系统介绍

1、老化柜由老化电源、电阻负载、航空插座端子组成;
2、每2台老化柜配备3台老化车,其中一台作为周转用;
3、每台老化车供30台车载导航仪产品的老化测试;

1.技术参数



温度范围

40 ~ +80℃(客户经常使用工作温度:45±3℃)

温度波动

±0.5℃

温度精度

±3℃

升温时间

+30~55℃≤30min

有效容积

共约1580升

结构尺寸

1、工作室尺寸:D550×W1800×H1600,mm;

2、外型尺寸: D920×W2300×H1950,mm;

加热方式

专用不锈钢电加热器(带散热铝翅片)

温度测量

Pt100铂电阻

温度控制系统

选用台湾CAHO电脑型温度控制仪表,PID交接控制、固态继电器输出

大门尺寸

6开门结构,减少热损耗

安装电源

380V\50 Hz,约6KW

2.安全保护系统



漏电保护

采用正泰品牌漏电保护空气开关

风机故障保护

具鼓风机电流过载保护功能

超温报警保护

独立于工作室主控制仪的超温保护系统一套

加热器过温保护

对加热器自身进行保护,防止加热器因不受控制而烧毁

3.功能介绍



风道系统

加热风机及风道系统安装于老化房后部风道内,由循环风系统及过热排风系统组成,室内循环风经加热器加热后由送风机经风口送回室内,反复循环,使房间温度维持在设定范围。当温度超过报警设定值时,排风机启动,抽走室内过热气体,同时室外冷空气进入房内与热空气混合,使房间温度回复正常

控制系统

进口高精度微电脑PID温度控制器,LED显示,PID调节,固态继电器输出,控制精度0.1。老化房的控制系统采用了两级PID调节加热量,实现对房间温度的精确控制。控制系统还设定了各种保护功能,完善的保护功能确保了老化房能长期稳定无故障运行

房体结构

结构采用钣金结构、经冲孔、焊接、组立,喷粉等处理,尺寸根据客户要求设计。整个结构外表美观,结构牢固,同时安装方便快捷,施工期短。根据需要可设置观察窗

进排风系统

排风风机独立控制,当温度过温(过温程度通过仪表设置)发生,自动启动排风功能,同时从室内或者室外输入新鲜冷空气,降低老化房内部温度。设计的手动排风功能在测试人员需要进入工作、维护时或者取放产品时使用。

热风循环系统

鼓风电机采用工业耐高温轴流风扇或者离心风柜,装饰扣采用铝合金百叶窗,300mm×300mm,热风循环风机设计的功能是开机启动,受温度仪表控制,保证老化房内部温场均匀。

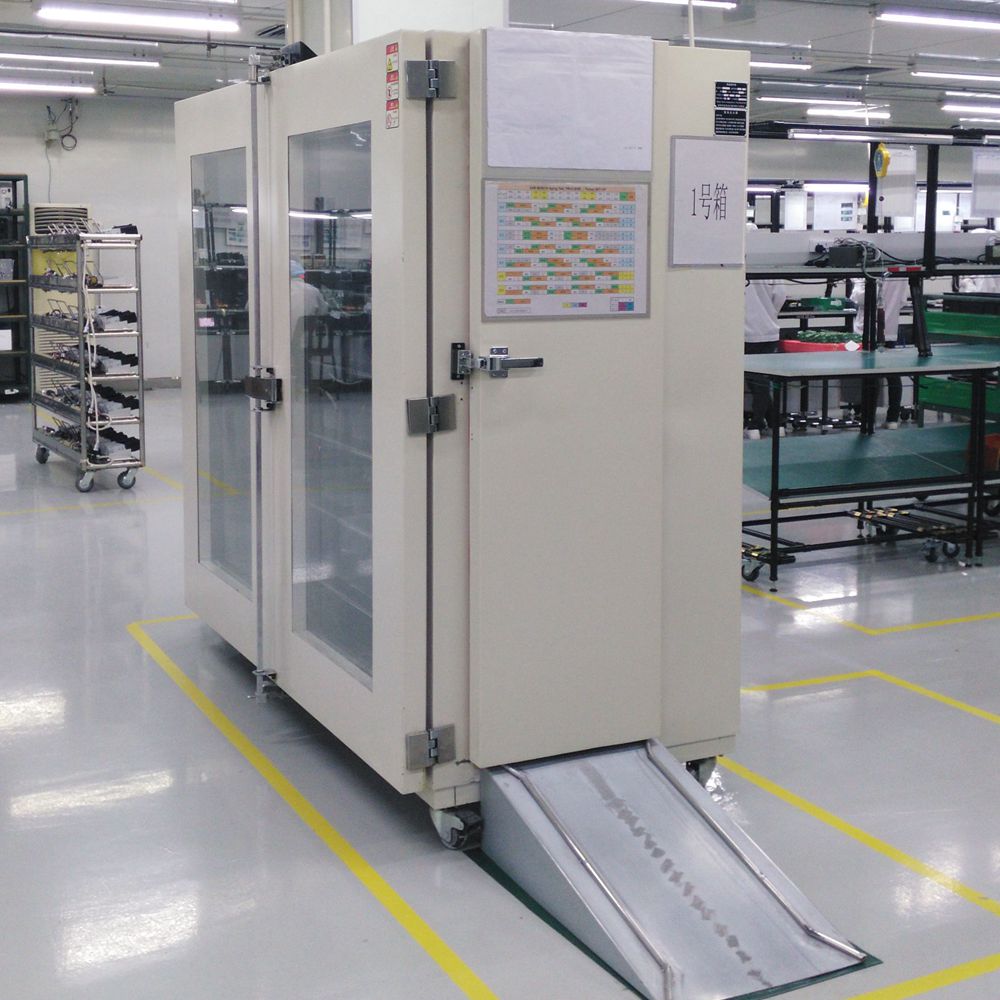

汽车导航仪专用老化测试系统 老化车从侧面专用门进出,防止老化车带载倾斜



汽车导航仪专用老化测试系统 使用场景1
